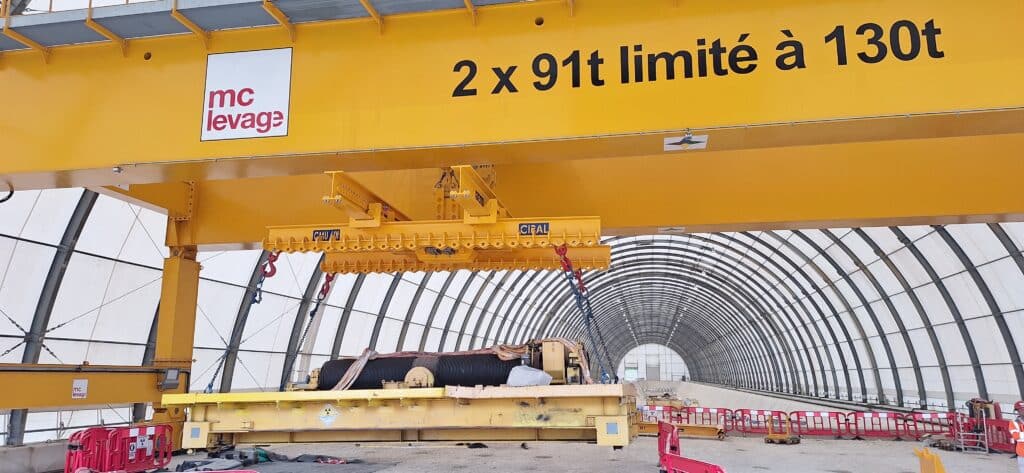

CIPAL a conçu et fabriqué un palonnier H modulable et multiplexable. Cet équipement est destiné à un site de gestion des déchets radioactifs. D’une capacité de 60 tonnes, il répond ainsi aux exigences les plus strictes du secteur nucléaire. Il garantit donc précision, sécurité et traçabilité.
Une structure modulaire à géométrie variable
Le palonnier se compose d’une structure centrale et de deux poutres radiales. Ces poutres offrent des entraxes réglables de 1 200 à 4 400 mm utiles. Elles se règlent par ailleurs manuellement au pas de 200 mm. Elles sont également montées sur galets escamotables sous charge. Chaque extrémité intègre ainsi un point de levage articulé à 360°. Cette conception permet donc une adaptation précise à chaque charge.
Un réglage maîtrisé et sécurisé
Les poutres radiales reçoivent des suspentes réglables de 1 000 à 4 500 mm, au pas de 250 mm. Le palonnier dispose en outre d’une suspente supérieure réglable de ±500 mm, au pas de 100 mm. Tous les réglages s’effectuent à vide, avec des crans sécurisés. Un indicateur mécanique et visuel d’horizontalité accompagne par ailleurs chaque manutention.
Une conception conforme aux exigences nucléaires
CIPAL a réalisé cet ensemble sans soudure portante. La conception suit ainsi les recommandations de la norme NF EN 13155-A2. Les calculs de structure respectent quant à eux la norme FEM 1.001 édition 3-98, groupe A3/M3. La chape supérieure accueille un croc double DIN 15402. Le palonnier intègre enfin des pieds de pose rétractables pour la dépose au sol. Il est livré avec une plaque signalétique, une plaque CE et un certificat de conformité.
Le bureau d’études CIPAL dimensionne chaque palonnier selon les contraintes de l’application. Il tient compte du type d’engin, de la fréquence d’utilisation et de l’environnement d’exploitation. CIPAL accompagne chaque équipement d’un dossier technique complet : notice d’utilisation, calcul de résistance et marquage CE.
