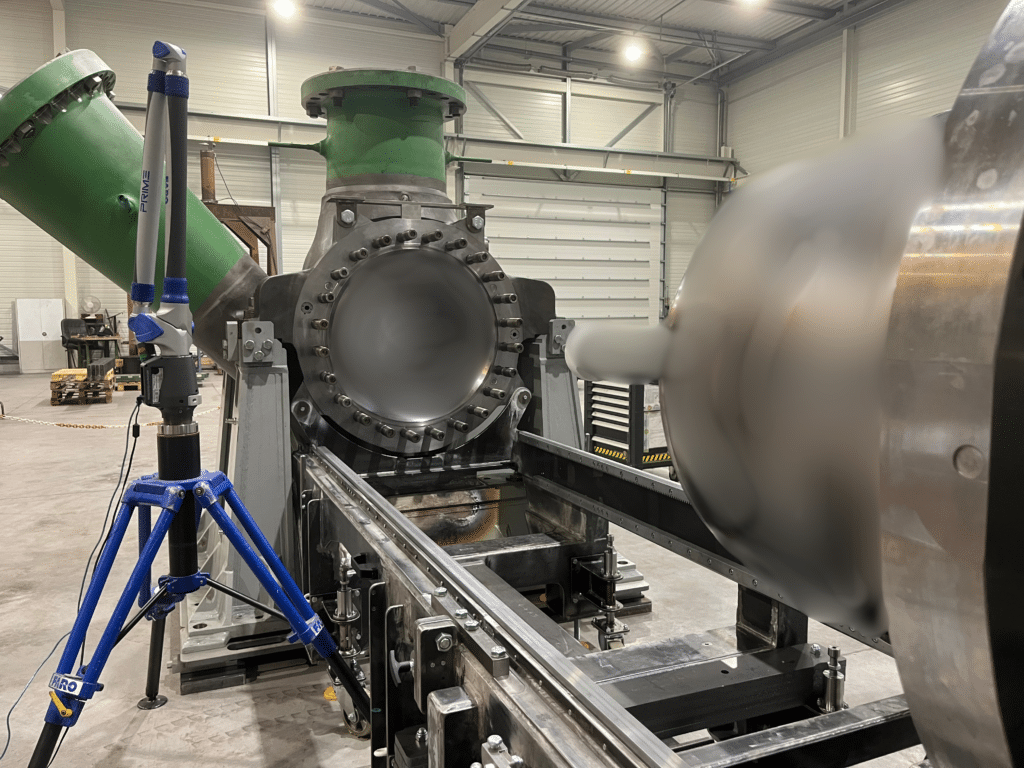

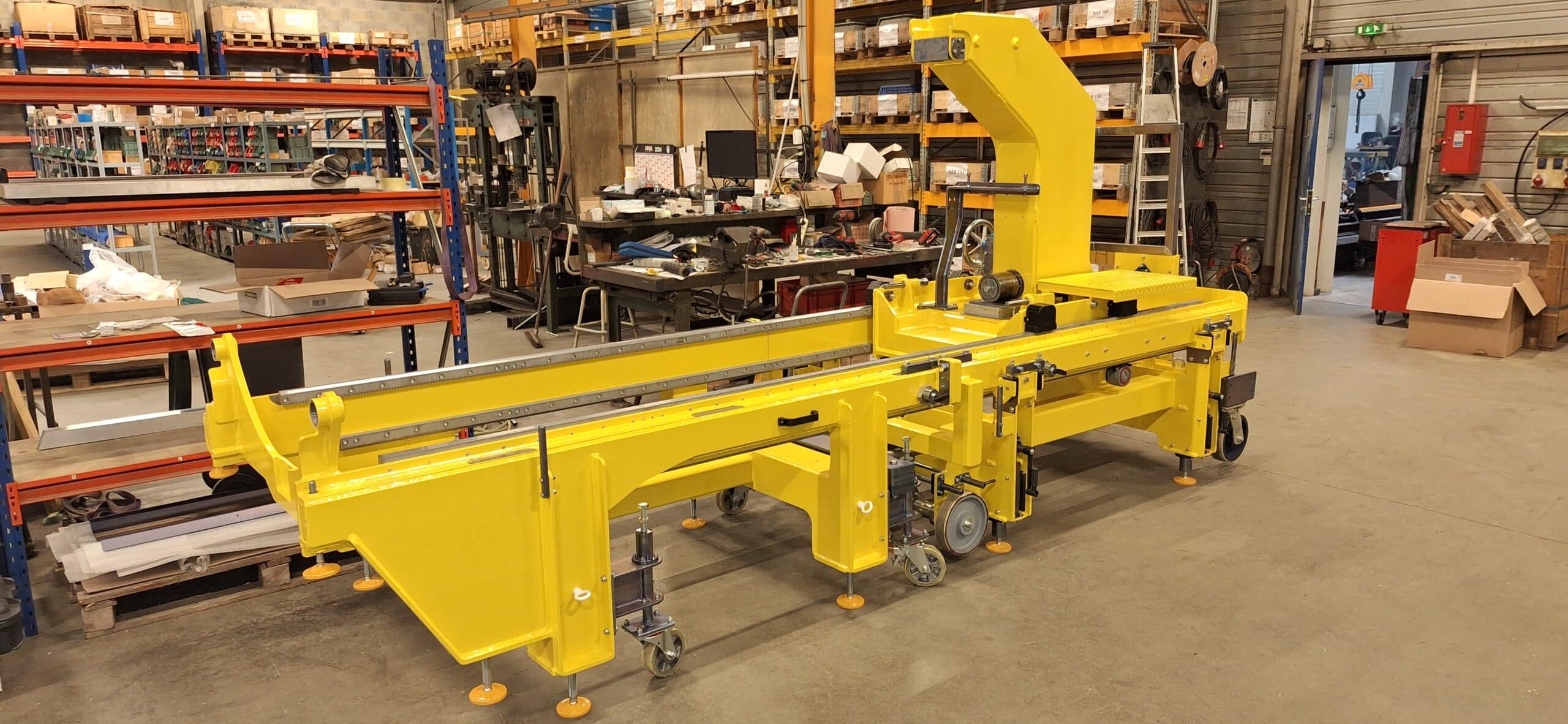

L’outillage d’extraction de corps de pompe est un système de manutention de précision conçu pour l’extraction et le remontage de cartouches de pompes en environnement nucléaire. CIPAL le conçoit et le fabrique sur mesure pour répondre aux exigences spécifiques de ce secteur. Il garantit ainsi une précision de positionnement de ±0,1 mm sur l’ensemble de la course d’extraction.
Outillage d’extraction pour corps de pompe — Une maîtrise totale de la position de la cartouche
Chaque composant de l’outillage est développé pour assurer la répétabilité et la sécurité des interventions. Le système intègre des réglages en translation, en tangage, en roulis et en lacet pour une maîtrise totale de la position de la cartouche. Un instrument de mesure intégré permet par ailleurs de quantifier en continu la variation d’altitude de la cartouche à chaque étape de l’opération.
Une conception adaptée aux contraintes nucléaires
La conception tient compte des contraintes d’exploitation propres au nucléaire : traitement de surface C3H selon BS ISO 12944, degré de préparation P2 selon BS ISO 8501, matériaux et composants sélectionnés pour leur compatibilité avec l’environnement d’intervention.
Le bureau d’études CIPAL dimensionne chaque outillage selon les contraintes spécifiques de la pompe et du site d’intervention. Il tient compte de la géométrie des cartouches, des tolérances d’extraction et des conditions d’accès. CIPAL accompagne chaque équipement d’un dossier technique complet : notice d’utilisation, calcul de résistance et marquage CE.
